Sanitary flowmeter series instrument
卫生型流量计系列仪表
卫生型电磁流量计
测量介质：导电性强的液体
口径范围：DN4 - DN10 ; DN15 - DN1000
测量范围：0.002m³/h ～ 19782m³/h
结构形式：一体式
过程连接：卫生卡盘
过程压力：1MPa、1.6MPa、2.5MPa、 6.4MPa、定制
精 度 ：0.5级
防爆、防护等级：Ex db ia [ia Ga] q IIC T6 Gb IP66
电 源 ：220VAC、24VDC、3.6V锂电池
外 壳 ：碳钢、304、316
信号输出：4...20mA四线制（默认）、二线制、脉冲输出
通讯功能：HART通讯协议、RS485 Modbus RTU
内衬材质：PTFE、CR、FEP、PFA、PU
电极材料：SS316L / Ti、HC、HB、钛、钽、铂、铂铱、碳化钨、低噪音不锈钢、低噪音HC
NEW-CONSENS 卫生型电磁流量计
卫生型涡轮流量计
测量介质：液体、定制
口径范围：DN4 - DN80
测量范围：0.04m³/h ～ 100m³/h
结构形式：一体式
过程连接：卫生卡盘
过程压力：1MPa、1.6MPa、2.5MPa、6.4MPa、定制
精 度 ：0.5级、0.2级、定制
防爆、防护等级：Ex db IIC T6 Gb IP66
电 源 ：24VDC
信号输出：4...20mA信号输出、脉冲输出
通讯功能：RS485 Modbus RTU
接液材质：304、316、316L、
2205双向不锈钢叶轮（定制）
电气接口：M20*1.5、½NPT、G½
环境温度：-30 ~ +70℃
量程比：10：1；20：1

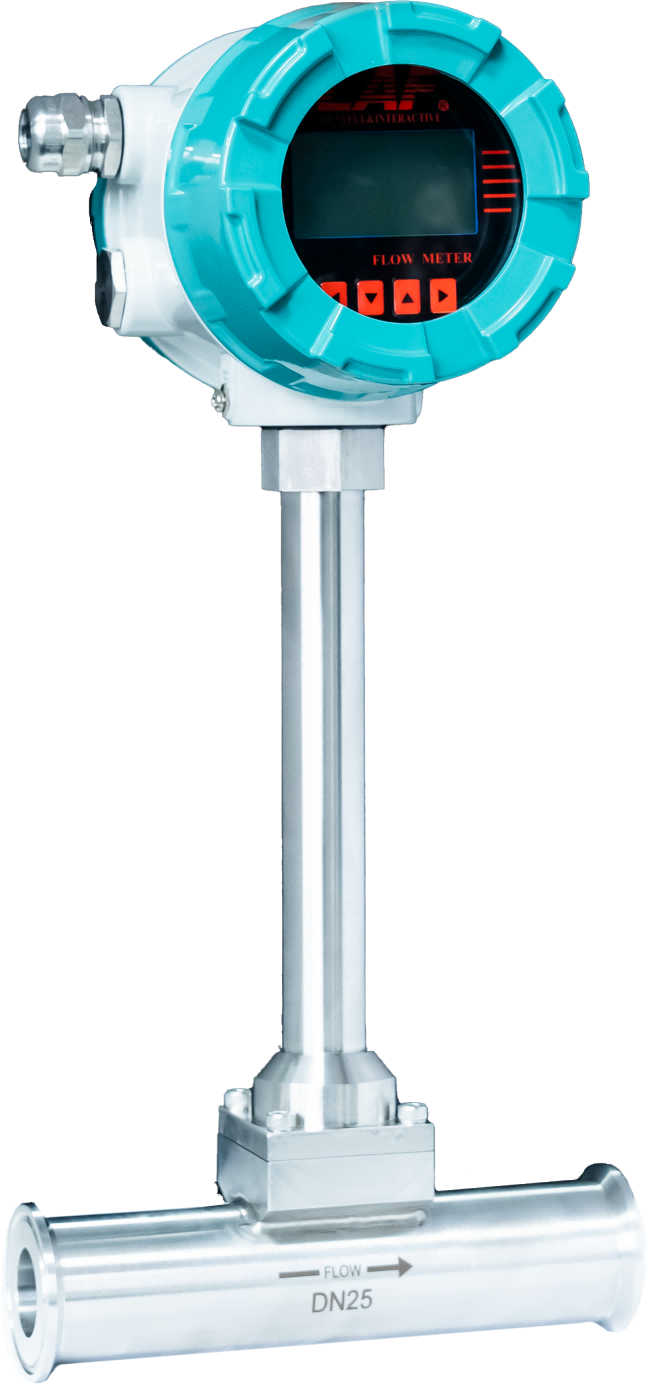

卫生型涡街流量计
测量介质：液体、气体、蒸汽
口径范围：DN15 - DN80
测量范围：液体（0.5m³/h ～ 160m³/h）气体、蒸汽（5m³/h ～ 1200m³/h）
结构形式：一体式
过程连接：卫生卡盘(Tri-Clamp1"、Tri- Clamp2"、 Tri-Clamp2½"）
过程压力：1MPa、1.6MPa、2.5MPa、6.4MPa、定制
精 度 ：1.5级 、1级（备注）
防爆、防护等级：Ex db IIC T6 Gb IP66
电 源 ：24VDC / 3.6V锂电池
外 壳 ：卫生级304、卫生级316 、卫生级316L
信号输出：4-20mA四线制（默认）/ 脉冲输出
通讯功能：HART通讯协议 / RS485 Modbus RTU
卫生型金属管浮子流量计
测量介质：液体、气体
测量范围：水（1 - 250000 L/h) 空气（0.7 - 1000 ³/h)
连接方式：卫生卡盘(Tri-Clamp1"、 Tri-Clamp2"、 Tri-Clamp2½"）
结构形式：一体式
过程压力：1MPa、1.6MPa、2.5MPa、6.4MPa、定制
精 度 ：1.5级 、1级（备注）
防爆、防护等级：Ex db IIC T6 Gb IP66
电 源 ：24VDC
外 壳 ：卫生级304、卫生级316 、 卫生级316L
信号输出：4-20mA
通讯功能：HART通讯协议 / RS485 Modbus RTU
接液材料表面光洁度：0.4 µm / 0.8 µm
卫生型磁翻板流量计
型号：UHZ - AF型
连接方式：卫生卡盘 (Tri-Clamp1"、Tri-Clamp2"、Tri-Clamp2½")
测量范围：0 -300mm / 0 - 10mm
精度：±5mm
介质温度：-20 ~ 300℃
工作压力：0 - 10MPa
介质密度：≥0.41g/cm³
输出信号：无输出 / 4-20mA（需外供24VDC）
通讯功能：HART / RS485
过程压力：1MPa、1.6MPa、 2.5MPa、6.4MPa、定制
材质：卫生级304、卫生级316、卫生级316L
接液材料表面光洁度：0.4 µm/0.8 µm

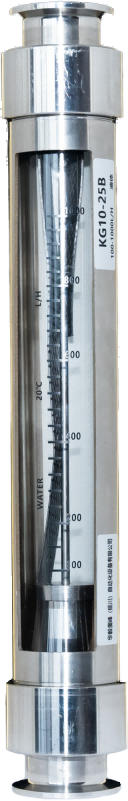

卫生型玻璃转子流量计
型号：KG10型、KG20型、KG30型、KG30S型
口径：DN15、DN25、DN40、DN50
连接方式：卫生卡盘 (Tri-Clamp1"、Tri-Clamp2"、Tri-Clamp2½")
量程：水（4 ~ 40L/h 最大4 ~ 16m³/h） 空气(0.12 ~ 1.2m³/h 最大30 ~ 300m³/h)
使用温度：-20 ~ 120℃C
精度：2.5级、1.5级(需备注)
材质：卫生级304
工作压力：≤1.0MPa
