节流装置的安装管段
分类：CAF资讯 发布时间：2011-09-26 14:10:59
1，2，5-局部阻力件，3-节流件，4-引压管导压管要正确地安装，防止堵塞与渗漏，否则会引起较大的测量误差。对于不同的被测介质， 涡轮流量计 导压管的安装亦有不同的要求，下面分类讨论。 图3-4 测量液体流量时的连接图1节流装置；2引压导管；3放空阀；4平衡
1，2，5-局部阻力件，3-节流件，4-引压管导压管要正确地安装，防止堵塞与渗漏，否则会引起较大的测量误差。对于不同的被测介质，涡轮流量计导压管的安装亦有不同的要求，下面分类讨论。

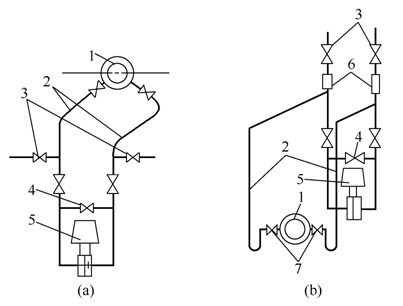

图3-4 测量液体流量时的连接图 1—节流装置；2—引压导管；3—放空阀；4—平衡阀；5—差压变送器；6—贮气罐；7—切断阀
v导压管要正确地安装，防止堵塞与渗漏，否则会引起较大的测量误差。电磁流量计对于不同的被测介质，导压管的安装亦有不同的要求，下面分类讨论。

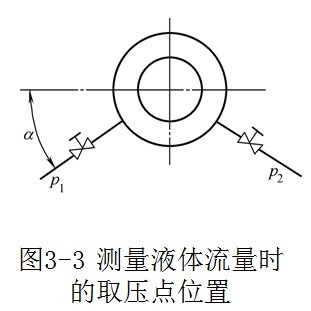

v①取压点应该位于节流装置的下半部，与水平线夹角α为0°～45°。
②引压导管最好垂直向下，如条件不许可，导压管亦应下倾一定坡度（至少1∶20～1∶10），使气泡易于排出。
③在引压导管的管路中，应有排气的装置。
v2）测量气体流量时，上述的这些基本原则仍然适用。
①取压点应在节流装置的上半部。
②引压导管最好垂直向上，超声波流量计至少亦应向上倾斜一定的坡度，以使引压导管中不滞留液体。

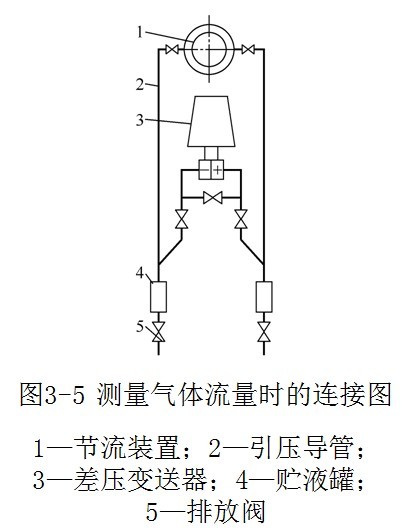

③如果差压计必须装在节流装置之下，则需加装贮液罐和排放阀，如图3-5所示。
（3）测量蒸汽的流量时，要实现上述的基本原则，必须解决蒸汽冷凝液的等液位问题，以消除冷凝液液位的高低对测量精度的影响。物位计常见的接法见图3-6所示。
