超声波物位开关微波流量开关原理
分类:技术文章 发布时间:2011-08-24 12:45:46
原理 超声波 物位开关 1.反射式 非接触式超声波物位开关发出一个高频超声波脉冲,空罐时这个高频脉冲在容器壁内传播,形成多次反射;满罐时大部分超声波直接进入液体只有少量声波反射。通过自学习键,物位开关获得空料、满料状态下自学习回波曲线。测量时物

原理

超声波物位开关
1.反射式

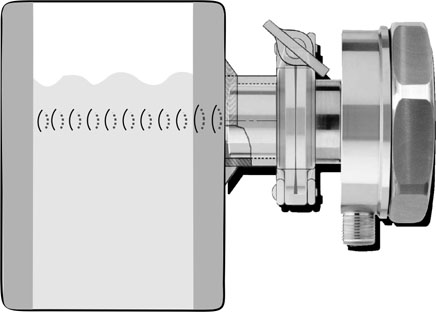

非接触式超声波物位开关发出一个高频超声波脉冲,空罐时这个高频脉冲在容器壁内传播,形成多次反射;满罐时大部分超声波直接进入液体只有少量声波反射。通过‘自学习’键,物位开关获得空料、满料状态下自学习回波曲线。测量时物位开关将回波曲线与自学习回波曲线进行分析比较,确定料位状态,并给出状态输出。
2.回波式
物位开关在反射式工作模式下,当容器内介质粘稠(如:润滑油脂)产生挂壁,发出的超声波被挂壁介质吸收,使反射波减弱,严重时会没有反射波。此时,需采用回波式工作模式。回波式接收对面罐壁的反射信号,因而不受物料挂壁的影响。
特点
由于非接触测量技术,整体结构采用不锈钢材料,使该开关具有:
与被测介质不接触,非常卫生;
适用于各种材料的容器:金属、陶瓷、玻璃、塑料等;
与容器压力无关;
安装方便;固定座与容器焊接或粘接,并通过三爪卡环固定物位开关
