小管道流量测量
分类：技术文章 发布时间：2011-09-27 12:01:58
标准节流装置只能用在直径大于50mm管道上，直径小于 50mm的管道采用非标准节流装置。 1、小管径孔板 v把小孔板装在与差压变送器的正、负压室相连的小管中，这种小孔板和小管就成为构成差压变送器整体的构件，故称为内藏孔板(或称整体孔板)。 v内藏孔板适用于

标准节流装置只能用在直径大于50mm管道上，直径小于 50mm的管道采用非标准节流装置。
1、小管径孔板

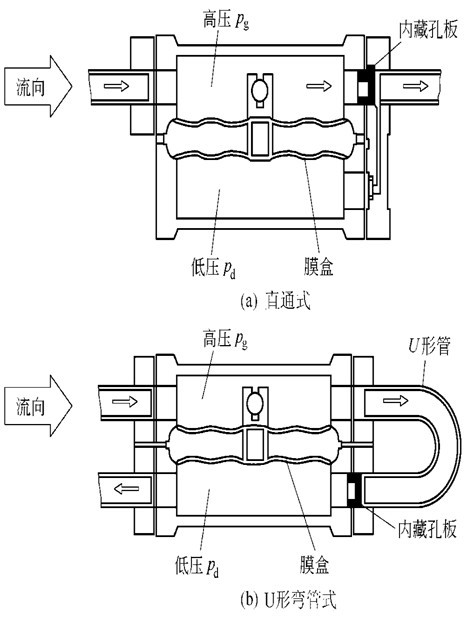

v把小孔板装在与差压变送器的正、负压室相连的小管中，这种小孔板和小管就成为构成差压变送器整体的构件，故称为内藏孔板(或称整体孔板)。
v内藏孔板适用于测量清洁气体和液体的小流量，工艺管道直径范围8~25mm，孔板孔径范围通常为0.5-6mm，流量计测量精度±(1~3)%，流量系数与雷诺数和孔径等因素有关，通常由仪表厂标定。
