圆缺孔板
分类：技术文章 发布时间：2011-09-27 13:23:19
圆缺孔板形状似扇形，它的开孔是一个圆的一部分(圆缺部分)，这个圆的直径是管道直径的98%，如图所示。主要用于脏污介质含有固体微粒的液体和气体的流量测量，圆缺开孔一般位于下方，但对于含气泡的液体，其开孔位于上方。测量时管道应水平安装。 圆缺孔板适

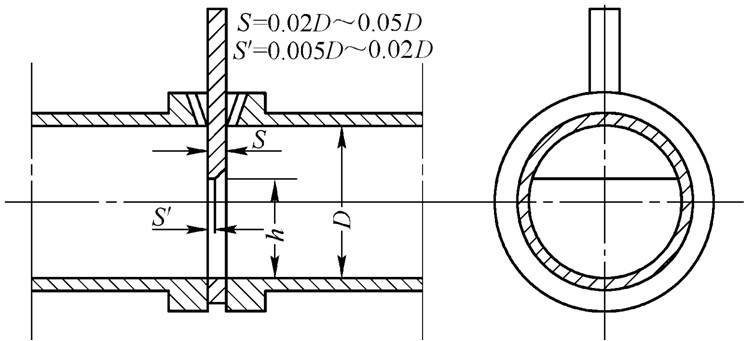

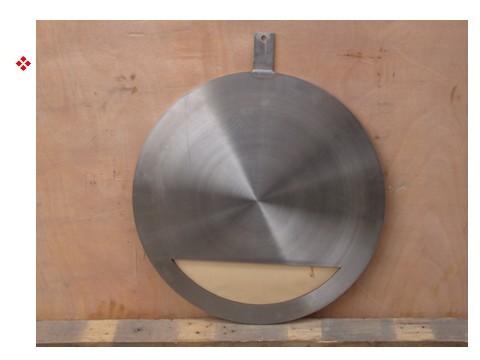

圆缺孔板形状似扇形，它的开孔是一个圆的一部分(圆缺部分)，这个圆的直径是管道直径的98%，如图所示。主要用于脏污介质含有固体微粒的液体和气体的流量测量，圆缺开孔一般位于下方，但对于含气泡的液体，其开孔位于上方。测量时管道应水平安装。
圆缺孔板适用范围：管径50mm≤D≤350mm(可达500mm)，0.35≤β≤0.75，雷诺数：104≤ReD≤106。取压方式采用法兰取压和缩流取压。
