管道雷诺数(ReD)与管径、流体粘度、密度和流量大小等有关，某些介质的粘度大、密度小或流量小，则雷诺数低，达不到标准节流装置要求的界限雷诺数(或最小雷诺数)，因而流出系数不稳定，造成较大的测量误差。压力变送器

以下介绍两种低雷诺数使用的非标准孔板：1/4圆孔板与锥形入口孔板。

1、1/4圆孔板

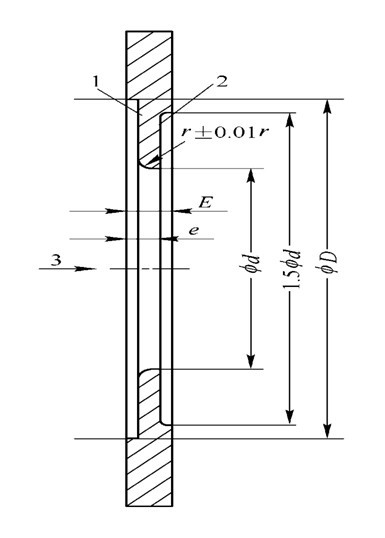

1/4圆孔板(又称1/4圆喷嘴)与标准孔板相似，只是节流孔的入口边缘形状不同，上游入口边缘是以半径为r的1/4圆，其圆心在下游端面上，如图所示，这种孔板结构简单，又具有喷嘴的一些优良性能，如不受磨蚀、腐蚀和孔板表面固体沉积物的影响，适用范围：管径D≥25mm，直径比0.245≤β≤0.6，雷诺数500≤ReD≤6×104，孔径d≥15mm。电磁流量计

2、锥形入口孔板

锥形入口孔板的形状与标准孔板相似，相当于一块进出口反装的标准孔板，其入口与中心线夹角为45±1o，如图所示。它要求的雷诺数下限比1/4圆孔板还要小，适用范围：管径D≥25mm，直径比0.1≤β≤0.316，孔径d≥6mm。涡轮流量计
