涡街流量计运行原理流体在流动过程中，压力变送器遇到障碍物必然产生回流而形成旋涡。超声波流量计在流体中垂直插入一根圆柱体(或三角柱体、方柱体等)作为旋涡发生体，流体流过柱体，当流速度高于一定值时，在柱体两侧就会产生两排交替出现的的旋涡列，称为卡门涡街，简称涡街。当管道内径和圆柱体的几何尺寸确定后，单列旋涡产生的频率f与流体体积流量成正比。故通过测量旋涡即可测得流量。

根据卡门涡街形成原理，音叉物位开关单列旋涡产生的频率f为：

式中，V1、V—分别为圆柱体两侧的流体速度和管道流体的平均流速，m/s；

            d  — 圆柱体直径，m；

            m— 流速比，m＝V / V1；

            St —斯特劳尔数，在ReD＝5×102~15×104范围内，St≈常数；

       设管道直径为D，管道截面积为A0，令β= d/D，当β≤0.35时，m=(1-1.27β)，则流体的体积流量Q为:

当管道内径和圆柱体的几何尺寸确定后，导波雷达物位计体积流量只与涡街产生的频率成正比，而与流体的物理性质(温度、压力、密度、成分等)无关，于是得：

                          Q=Kf

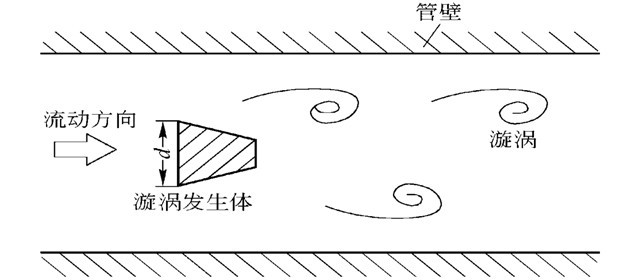

        如采用三角柱体作为旋涡发生体，其迎流面的边长或宽度为d，流体的体积流量Q为：
